Laporan Praktikum Hukum Ohm Fisika Dasar II Lengkap

Menyusun laporan praktikum hukum ohm merupakan salah satu kewajiban mendasar bagi mahasiswa teknik maupun sains yang menempuh mata kuliah Fisika Dasar II. Praktikum ini tidak hanya sekadar prosedur rutin di laboratorium, melainkan sebuah pembuktian empiris atas hukum fundamental yang mendasari seluruh sistem kelistrikan modern. Melalui eksperimen ini, kita dapat memahami bagaimana hubungan antara tegangan, arus, dan hambatan bekerja dalam suatu sistem tertutup, yang sering kali direferensikan dalam dokumen akademik dengan kode 73053051-laporan-praktikum-fisika-dasar-ii-hukum-ohm.

Dalam dunia kelistrikan, pemahaman mengenai karakter komponen pasif seperti resistor sangatlah krusial. Tanpa pemahaman yang mendalam mengenai bagaimana hambatan memengaruhi aliran muatan, perancangan sirkuit elektronik yang kompleks tidak mungkin dilakukan. Artikel ini akan membedah secara komprehensif struktur laporan yang ideal, mulai dari landasan teori yang kuat hingga teknik analisis data yang presisi agar hasil praktikum Anda memiliki nilai kredibilitas tinggi di mata asisten laboratorium maupun dosen pengampu.

Dasar Teori dan Orisinalitas Hukum Ohm

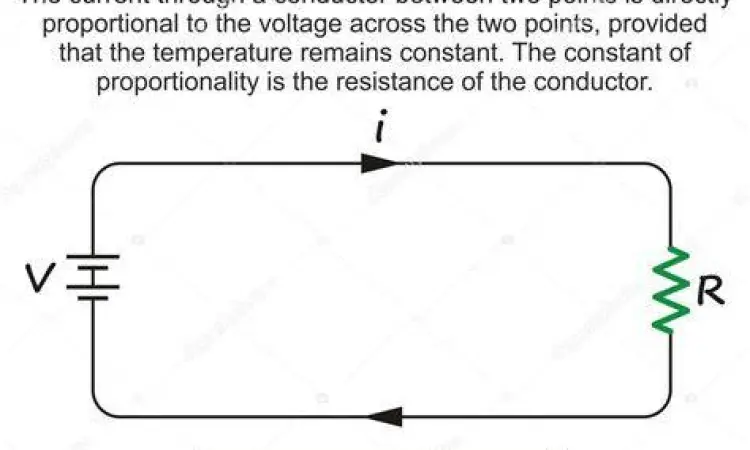

Hukum Ohm pertama kali dikemukakan oleh seorang fisikawan asal Jerman bernama Georg Simon Ohm pada tahun 1827. Inti dari hukum ini menyatakan bahwa kuat arus listrik yang mengalir melalui sebuah penghantar akan berbanding lurus dengan beda potensial (tegangan) yang diberikan pada ujung-ujung penghantar tersebut, asalkan suhu dan kondisi fisik penghantar tetap konstan. Secara matematis, hubungan ini diekspresikan dalam persamaan linear yang sangat populer.

"Besarnya kuat arus (I) yang mengalir melalui suatu penghantar berbanding lurus dengan beda potensial (V) dan berbanding terbalik dengan hambatan (R)."

Eksperimen dalam laporan praktikum hukum ohm biasanya bertujuan untuk memverifikasi apakah hubungan linear tersebut benar-benar terjadi pada komponen ohmik. Komponen ohmik adalah material yang memiliki nilai resistansi tetap meskipun diberikan tegangan yang bervariasi. Namun, dalam praktiknya, mahasiswa sering menemukan penyimpangan kecil yang disebabkan oleh efek termal, di mana peningkatan arus menyebabkan suhu resistor naik, yang pada gilirannya dapat mengubah nilai hambatannya.

Alat dan Bahan dalam Praktikum Fisika Dasar II

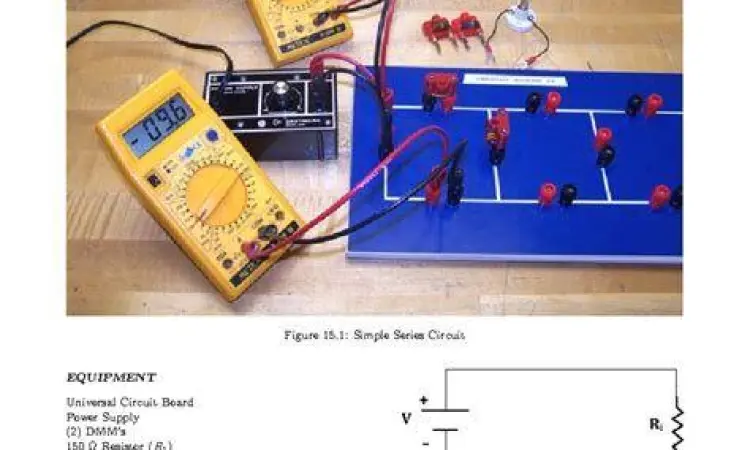

Keakuratan data dalam laporan Anda sangat bergantung pada kualitas dan kalibrasi alat yang digunakan. Dalam eksperimen Fisika Dasar II, terdapat beberapa instrumen standar yang wajib tersedia di meja praktikum. Penggunaan alat digital saat ini lebih disarankan karena memiliki tingkat ketelitian (presisi) yang lebih tinggi dibandingkan alat analog yang rentan terhadap kesalahan paralaks.

• Power Supply (Catu Daya): Berfungsi sebagai sumber tegangan DC yang dapat diatur outputnya.
• Resistor (Hambatan): Komponen yang akan diuji nilai hambatannya (biasanya menggunakan beberapa variasi nilai).

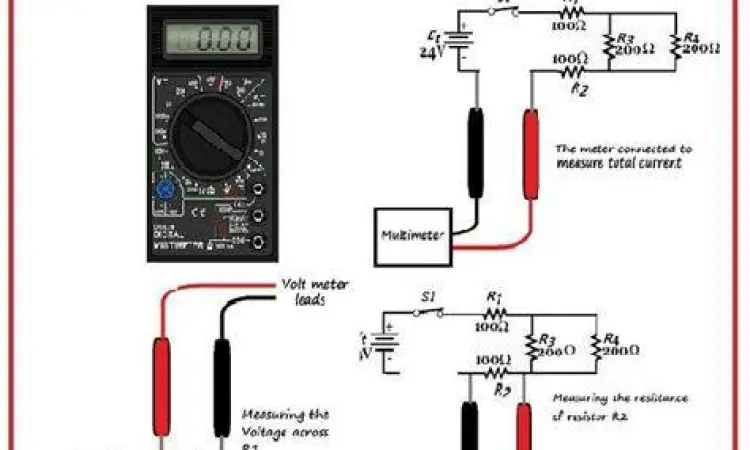

• Amperemeter: Alat untuk mengukur kuat arus listrik yang dipasang secara seri dalam rangkaian.
• Voltmeter: Alat untuk mengukur beda potensial yang dipasang secara paralel terhadap komponen yang diukur.
• Kabel Penghantar: Menghubungkan seluruh komponen menjadi sistem sirkuit tertutup.
• Project Board: Papan untuk merangkai komponen tanpa perlu penyolderan.

Prosedur Pelaksanaan Eksperimen yang Benar

Langkah pertama dalam memulai praktikum adalah memastikan catu daya dalam keadaan mati sebelum merangkai komponen. Kesalahan dalam urutan pemasangan alat ukur dapat berakibat fatal, seperti rusaknya fuse pada multimeter jika Amperemeter dipasang secara paralel ke sumber tegangan tinggi. Dalam laporan praktikum hukum ohm, prosedur kerja harus ditulis menggunakan kalimat pasif untuk menunjukkan objektivitas ilmiah.

Setelah rangkaian terpasang sesuai skema, mulailah dengan memberikan tegangan rendah (misalnya 2V) dan catat arus yang mengalir. Tingkatkan tegangan secara bertahap (increment) dengan interval yang tetap, misalnya 2V, 4V, 6V, hingga 12V. Pastikan untuk memberikan jeda waktu antar pengukuran agar resistor tidak terlalu panas, karena panas yang berlebih akan mengganggu linearitas data yang diperoleh.

Metode Pengumpulan Data yang Akurat

Pencatatan data harus dilakukan secara sistematis. Jangan hanya mencatat nilai angka, tetapi perhatikan juga skala yang digunakan pada alat ukur. Jika Amperemeter menunjukkan angka dalam miliampere (mA), pastikan untuk mengonversinya ke dalam satuan Ampere (A) sebelum melakukan perhitungan menggunakan rumus V = I x R. Hal sepele seperti ini sering menjadi penyebab utama kesalahan dalam analisis data akhir.

Selain itu, lakukan pengulangan (repitisi) minimal sebanyak tiga kali untuk setiap titik pengukuran tegangan. Repitisi ini bertujuan untuk mendapatkan nilai rata-rata yang lebih akurat dan memungkinkan Anda untuk menghitung standar deviasi atau ketidakpastian pengukuran, yang merupakan komponen vital dalam sebuah laporan ilmiah yang profesional.

Analisis Data dan Grafik Linieritas

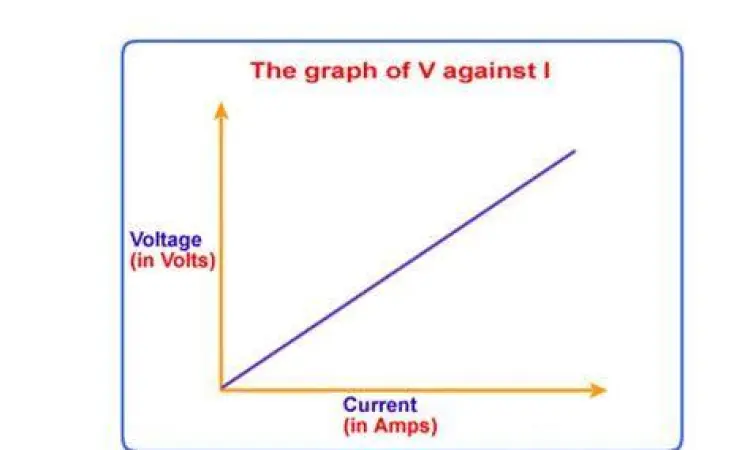

Setelah data terkumpul, tahap selanjutnya adalah melakukan analisis. Metode yang paling efektif untuk membuktikan Hukum Ohm adalah dengan membuat grafik hubungan antara Tegangan (V) pada sumbu Y dan Kuat Arus (I) pada sumbu X. Sesuai dengan teori, grafik yang dihasilkan harus berbentuk garis lurus (linear) yang melewati titik pusat (0,0).

Kemiringan atau gradien dari garis tersebut merepresentasikan nilai hambatan (R) dari resistor yang diuji. Jika Anda menggunakan perangkat lunak seperti Microsoft Excel atau Google Sheets, Anda dapat menggunakan fitur trendline untuk mendapatkan persamaan garis y = mx + c. Di sini, nilai 'm' adalah representasi nilai hambatan yang terukur secara eksperimental. Bandingkan nilai ini dengan nilai resistansi yang tertera pada kode warna resistor untuk menghitung persentase error.

Mengidentifikasi Sumber Kesalahan (Error Analysis)

Jarang sekali ditemukan hasil eksperimen yang 100% akurat sesuai teori. Dalam laporan praktikum hukum ohm, Anda dituntut untuk mampu menganalisis mengapa terjadi perbedaan antara hasil pengukuran dan teori. Beberapa faktor yang biasanya memengaruhi antara lain resistansi internal kabel, sensitivitas alat ukur yang terbatas, hingga fluktuasi tegangan dari catu daya.

Jelaskan secara mendalam mengenai ketidakpastian mutlak dan ketidakpastian relatif. Laporan yang baik akan mencantumkan nilai hambatan dalam format (R ± ΔR) Ω. Ini menunjukkan bahwa Anda memahami keterbatasan alat ukur dan memiliki integritas dalam menyajikan data ilmiah, bukan sekadar memanipulasi angka agar terlihat sempurna sesuai buku teks.

Integrasi Hukum Ohm dalam Teknologi Modern

Meskipun Hukum Ohm terlihat sederhana, prinsipnya digunakan dalam hampir semua perangkat elektronik yang kita gunakan saat ini. Mulai dari sistem pengisian daya pada smartphone hingga jaringan distribusi listrik skala besar di bawah naungan PLN. Memahami konsep arus dan hambatan memungkinkan para insinyur merancang sistem perlindungan seperti sekring (fuse) dan pemutus sirkuit (MCB) untuk mencegah kebakaran akibat hubungan arus pendek.

Selain itu, pemahaman ini menjadi dasar untuk mempelajari hukum-hukum kelistrikan yang lebih kompleks seperti Hukum Kirchhoff (KCL dan KVL) serta analisis jaringan menggunakan teorema Thevenin dan Norton. Bagi mahasiswa, menguasai praktikum ini adalah langkah awal yang krusial sebelum masuk ke tingkat eksperimen yang melibatkan komponen semikonduktor seperti dioda dan transistor yang memiliki karakteristik non-ohmik.

Strategi Optimalisasi Penulisan Laporan Praktikum

Menghasilkan laporan yang berkualitas tidak hanya soal kebenaran data, tetapi juga mengenai estetika penyajian dan alur berpikir yang logis. Pastikan setiap gambar, tabel, dan grafik diberi nomor dan keterangan yang jelas. Penggunaan referensi yang mutakhir juga akan menambah bobot otoritas laporan Anda di mata penilai. Hindari hanya mengandalkan satu modul praktikum sebagai sumber referensi tunggal.

Sebagai rekomendasi akhir, selalu lakukan pemeriksaan ulang (cross-check) terhadap seluruh perhitungan matematis sebelum laporan dikumpulkan. Kesalahan penulisan unit atau pangkat sepuluh adalah kesalahan umum yang dapat merusak keseluruhan argumen dalam laporan Anda. Dengan mengikuti panduan ini, Anda tidak hanya akan mendapatkan nilai yang memuaskan, tetapi juga pemahaman yang mendalam tentang fundamental fisika listrik. Demikianlah panduan lengkap mengenai penyusunan laporan praktikum hukum ohm, semoga bermanfaat bagi perjalanan akademik Anda di bidang sains dan teknologi.
