Manometer Adalah Alat Ukur Tekanan Berdasarkan Hukum Fisika

Memahami mekanisme kerja instrumen pengukuran sangatlah penting dalam dunia teknik dan sains. Secara mendasar, manometer adalah suatu alat yang bekerja berdasarkan hukum hidrostatis untuk menentukan besarnya tekanan pada ruang tertutup. Alat ini menjadi instrumen krusial dalam berbagai sektor, mulai dari pemantauan aliran gas di pipa industri hingga pengukuran tekanan darah dalam dunia medis. Kemampuannya untuk memberikan data yang presisi menjadikannya standar dalam analisis mekanika fluida.

Penggunaan manometer tidak hanya terbatas pada laboratorium fisik. Di sektor industri manufaktur, alat ini digunakan untuk memastikan sistem hidrolik dan pneumatik beroperasi pada batas aman. Tanpa adanya pengukuran yang akurat, risiko kegagalan sistem akibat kelebihan tekanan atau pressure surge dapat berakibat fatal. Oleh karena itu, memahami prinsip fisika yang menjadi pondasi alat ini akan membantu kita mengapresiasi bagaimana hukum alam diaplikasikan dalam teknologi modern.

Hukum Hidrostatis Sebagai Dasar Kerja Manometer

Seperti yang telah disebutkan, manometer adalah suatu alat yang bekerja berdasarkan hukum hidrostatis dan hukum Pascal. Hukum Utama Hidrostatis menyatakan bahwa tekanan yang diberikan pada titik-titik yang berada di kedalaman yang sama dalam suatu fluida statis akan bernilai sama. Inilah yang memungkinkan cairan di dalam tabung manometer bergerak mencari keseimbangan saat terpapar oleh tekanan gas atau cairan lainnya.

Secara matematis, prinsip kerja ini dapat dirumuskan melalui persamaan tekanan hidrostatis, yaitu P = ρ . g . h. Di mana P adalah tekanan, ρ (rho) mewakili massa jenis fluida yang digunakan (seperti raksa atau air), g adalah percepatan gravitasi, dan h adalah perbedaan ketinggian kolom cairan. Perbedaan ketinggian inilah yang menjadi indikator visual bagi operator untuk membaca besaran tekanan yang sedang diukur.

"Tekanan hidrostatis tidak bergantung pada bentuk wadah, melainkan hanya pada massa jenis fluida, gravitasi, dan kedalaman fluida tersebut." - Prinsip Dasar Mekanika Fluida.

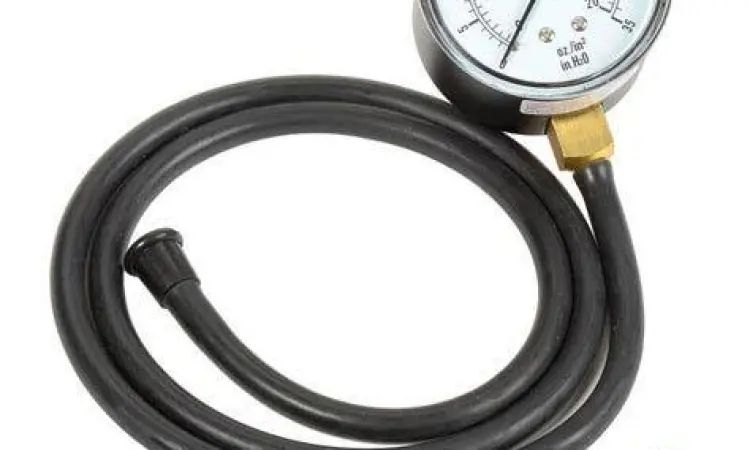

Selain hukum hidrostatis, Hukum Pascal juga memainkan peran penting. Blaise Pascal menemukan bahwa tekanan yang diberikan pada fluida dalam ruang tertutup akan diteruskan ke segala arah dengan sama besar. Pada manometer digital modern, prinsip ini dikombinasikan dengan sensor piezoelektrik untuk menghasilkan pembacaan yang lebih instan dan presisi dibandingkan model manual.

Jenis-Jenis Manometer dan Karakteristiknya

Meskipun memiliki prinsip dasar yang sama, terdapat berbagai variasi manometer yang didesain untuk kebutuhan spesifik. Pemilihan jenis manometer bergantung pada rentang tekanan yang akan diukur serta tingkat akurasi yang dibutuhkan.

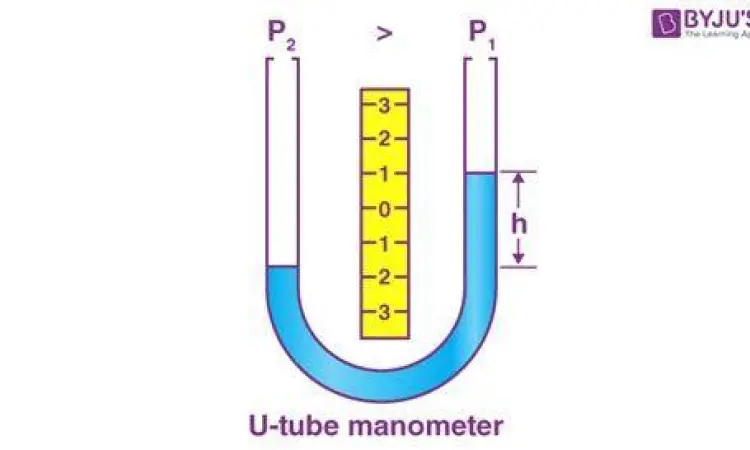

1. Manometer Tabung U (U-Tube Manometer)

Ini adalah bentuk yang paling sederhana dan umum. Terdiri dari tabung berbentuk huruf 'U' yang diisi sebagian dengan cairan referensi. Salah satu ujung tabung dibiarkan terbuka ke atmosfer, sementara ujung lainnya dihubungkan ke sumber tekanan. Perbedaan ketinggian antara dua kolom cairan memberikan nilai tekanan relatif (gauge pressure).

2. Manometer Tipe Bejana (Well-Type Manometer)

Berbeda dengan tipe U, manometer ini memiliki bejana yang luas di satu sisi dan tabung sempit di sisi lainnya. Keuntungannya adalah pengguna hanya perlu membaca satu kolom cairan saja, karena penurunan level di bejana utama sangat kecil sehingga dapat diabaikan atau dikompensasi dalam skala pengukuran.

3. Manometer Miring (Inclined Manometer)

Manometer miring digunakan untuk mengukur tekanan yang sangat kecil dengan presisi tinggi. Dengan memiringkan tabung pengukuran, jarak tempuh cairan menjadi lebih panjang untuk setiap perubahan tekanan yang kecil, sehingga sensitivitas alat meningkat secara signifikan.

Tabel Perbandingan Jenis Manometer

Untuk memudahkan pemahaman mengenai perbedaan antar instrumen, berikut adalah tabel perbandingan karakteristik manometer:

Mekanisme Kerja Secara Teknis

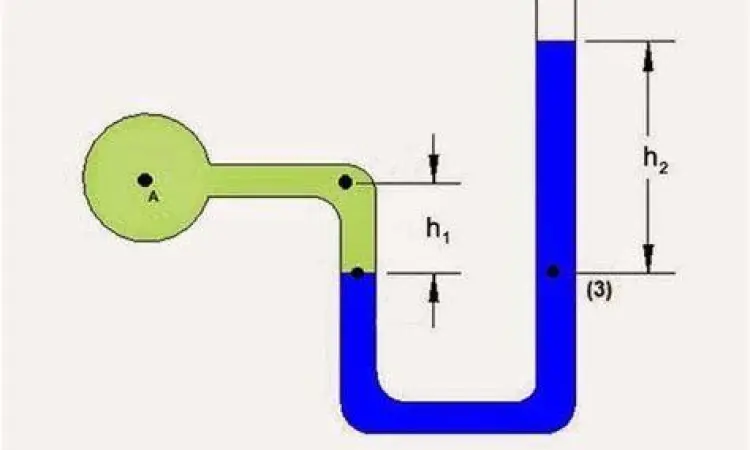

Bagaimana sebenarnya proses pengukuran terjadi di dalam alat ini? Mari kita ambil contoh pada manometer tabung U. Ketika kedua ujung tabung terpapar pada tekanan atmosfer yang sama, level cairan di kedua sisi akan sejajar. Namun, saat salah satu ujung dihubungkan ke tangki gas bertekanan, gas tersebut akan mendorong cairan ke bawah di satu sisi dan menaikkannya di sisi lain.

Cairan akan berhenti bergerak ketika berat kolom cairan yang naik menciptakan tekanan yang tepat seimbang dengan tekanan gas yang masuk. Pada titik ini, manometer adalah suatu alat yang bekerja berdasarkan hukum kesetimbangan gaya. Operator kemudian melihat skala yang tertera pada tabung untuk mencatat selisih ketinggian (h). Jika cairan yang digunakan adalah raksa, maka satuannya sering kali dinyatakan dalam mmHg (milimeter merkuri).

Penting untuk diingat bahwa massa jenis fluida sangat memengaruhi sensitivitas. Air sering digunakan untuk tekanan rendah karena massa jenisnya kecil, sehingga perubahan tekanan sedikit saja akan menghasilkan perubahan ketinggian yang besar. Sebaliknya, raksa digunakan untuk tekanan yang lebih tinggi karena massa jenisnya yang besar memungkinkan alat tetap ringkas meskipun mengukur tekanan yang kuat.

Aplikasi Manometer di Berbagai Bidang

Implementasi manometer sangat luas dan menyentuh berbagai aspek kehidupan modern. Tanpa alat ukur ini, banyak sistem vital tidak akan berfungsi secara optimal.

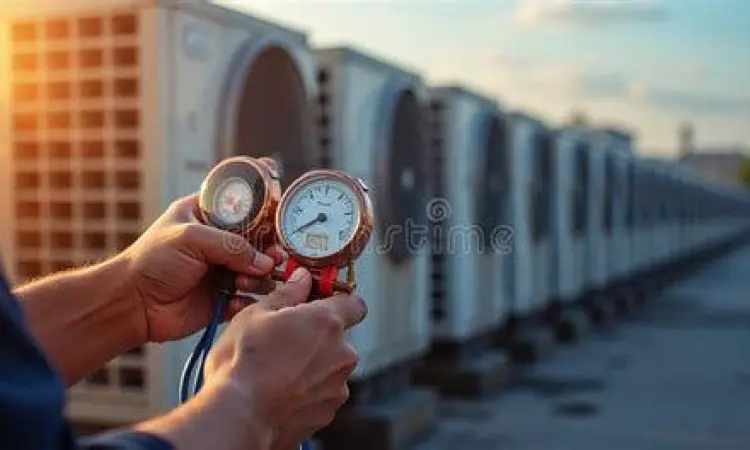

• Sistem HVAC: Digunakan untuk memantau perbedaan tekanan pada filter udara guna menentukan kapan filter harus diganti.
• Industri Otomotif: Mengukur tekanan bahan bakar dan sistem pembuangan untuk memastikan mesin bekerja efisien.
• Dunia Medis: Sphygmomanometer (tensimeter) adalah bentuk manometer yang digunakan untuk mengukur tekanan darah manusia.
• Distribusi Gas: Memastikan tekanan gas dalam pipa rumah tangga berada pada level yang aman untuk mencegah kebocoran atau ledakan.

Faktor yang Memengaruhi Akurasi Pengukuran

Meskipun manometer adalah suatu alat yang bekerja berdasarkan hukum yang pasti, beberapa faktor eksternal dapat memengaruhi hasil pembacaan. Salah satunya adalah suhu lingkungan. Suhu dapat mengubah massa jenis fluida di dalam manometer; misalnya, cairan akan memuai saat panas dan menyusut saat dingin. Oleh karena itu, kalibrasi rutin sangat diperlukan.

Selain itu, kesalahan paralaks juga sering terjadi pada manometer manual. Ini adalah kesalahan pembacaan yang disebabkan oleh sudut pandang mata yang tidak tegak lurus dengan skala tabung. Penggunaan manometer digital sering kali menjadi solusi untuk mengatasi masalah ini, karena data ditampilkan dalam bentuk angka pasti di layar LCD, meminimalisir subjektivitas manusia.

Kesimpulan

Sebagai penutup, dapat kita simpulkan bahwa manometer adalah suatu alat yang bekerja berdasarkan hukum hidrostatis dan hukum Pascal yang sangat esensial dalam kehidupan teknis kita. Dengan memanfaatkan sifat alami fluida yang merespons tekanan, alat ini memberikan cara yang sederhana namun sangat akurat untuk memantau lingkungan fisik kita.

Pemilihan jenis manometer yang tepat, mulai dari tabung U yang klasik hingga versi digital yang canggih, sangat bergantung pada kebutuhan spesifik industri. Memahami prinsip dasar di balik alat ini tidak hanya menambah wawasan ilmiah, tetapi juga memastikan penggunaan instrumen yang tepat guna untuk keamanan dan efisiensi kerja yang maksimal.
